Jak podłączyć, naprawić i sprawdzić sterownik roweru elektrycznego?

Sterownik to jeden z najważniejszych komponentów w rowerze elektrycznym. Pełni rolę centrum zarządzania dla całego układu napędowego i odpowiada za przekazywanie zasilania z baterii do silnika, kontrolę prędkości, regulację mocy oraz komunikację z innymi podzespołami. Jak działa sterownik roweru elektrycznego? Sterownik odbiera sygnały z czujników i na ich podstawie przekazuje odpowiednią moc do silnika. Dzięki temu możliwe jest płynne przyspieszanie i dostosowanie wspomagania do stylu jazdy.

W jaki sposób podłączony jest sterownik roweru elektrycznego? Schemat instalacji różni się w zależności od modelu, jednak zawsze za pomocą przewodów podłącza się go do:

• baterii;

• silnika;

• wyświetlacza;

• manetki;

• czujników.


Przed przystąpieniem do jakichkolwiek napraw, trzeba zidentyfikować sterownik i określić jego lokalizację. Sterowniki najczęściej umieszczane są w osłonach, które mają zabezpieczać urządzenie przed wodą, kurzem i wstrząsami. Można zauważyć pewne różnice między lokalizacją w różnych typach rowerów miejskich, MTB i składanych. Sterownik zlokalizowany jest najczęściej w następujących obszarach:

• w ramie;

• pod baterią;

• w obudowie przy bagażniku;

• przy suporcie.


Sterowniki w rowerach elektrycznych często jeszcze na długo przed całkowitym uszkodzeniem dają objawy problemów. Awaria samego sterownika może ujawniać się w następujący sposób:

• brak reakcji silnika mimo naładowania baterii;

• przerywana praca wspomagania w czasie jazdy;

• brak możliwości zmiany trybów mocy na manetce;

• samoczynne wyłączanie się roweru;

• migające lub błędne komunikaty na wyświetlaczu.


Nawet objawy świadczące o uszkodzeniu tego elementu nie muszą oznaczać poważnej usterki samego sterownika. Przed przystąpieniem do wymiany lub lokalizacji uszkodzonego elementu warto wykluczyć inne, znacznie częstsze i prostsze problemy. A zatem co na pewno jesteś w stanie zrobić samodzielnie? Czytaj dalej.

Kluczowym etapem diagnostyki jest dokładne sprawdzenie okablowania. Nawet niewielkie uszkodzenie może powodować brak działania wspomagania lub jego niestabilną pracę. Należy zatem dokładnie obejrzeć wszystkie wiązki biegnące od baterii do sterownika oraz od sterownika do silnika i wyświetlacza. Zwróć uwagę na:

• przetarte izolacje;

• wygięte, nadłamane lub sparciałe przewody;

• luźne wtyczki i konektory.


Niektóre modele rowerów elektrycznych są wyposażone bezpiecznik zlokalizowany w obudowie baterii, przy sterowniku lub w wiązce przewodów. Przepalony bezpiecznik może mieć przerwany metalowy mostek wewnątrz, osmolone wnętrze obudowy, lub może występować brak ciągłości obwodu przy pomiarze multimetrem. Jeśli doszło do uszkodzenia w wyniku jedynie chwilowego przeciążenia, jego wymiana zazwyczaj rozwiązuje problem.

Po sprawdzeniu baterii i przewodów należy ocenić zachowanie całego systemu. Po włączeniu roweru i wybraniu trybu wspomagania silnik powinien reagować płynnie na nacisk na pedały, zmianę trybu pracy, a wyświetlacz nie powinien pokazywać błędów. To oznacza, że sterownik uruchamia się prawidłowo. Brak reakcji lub opóźniona może oznaczać problemy z zasilaniem sterownika i całego układu.

Żeby skutecznie zmierzyć napięcie, rower powinien być włączony i ustawiony na tryb wspomagania. W takim ustawieniu możesz sprawdzić, czy z wyjścia sterownika wychodzi napięcie w kierunku silnika. Jeśli:

• napięcie się nie pojawia, oznacza to, że sterownik prawdopodobnie jest uszkodzony;

• napięcie pojawia się i znika, może oznaczać usterkę wewnętrzną;

• napięcie niestabilne najczęściej oznacza przegrzanie lub mikrouszkodzenie.

Trudno jest podać jedną wartość napięcia, ponieważ nie ma jednej takiej liczby. Inne napięcie mają systemy 24V, 36V i 48V, a na dodatek napięcie może się zmieniać przy obciążeniu. Ważne jest porównanie napięcia baterii z napięciem wychodzącym ze sterownika. Jeśli różnica jest bliska zeru lub pojawiają się duże wahania, może to oznaczać  problem z wydajnością sterownika i niewłaściwym działaniem całego systemu napędowego.

Odpięcie i ponowne podłączenie sterownika roweru elektrycznego może być potrzebne przy wymianie sterownika, sprawdzeniu instalacji lub czyszczeniu. W tej sytuacji pracujesz z instalacją elektryczną i napięciem, dlatego bardzo ważne jest zachowanie bezpieczeństwa.

1. Odłącz zasilanie – wyjmij baterię z roweru i odczekaj kilka minut, aby rozładowały się resztki napięcia w układzie.

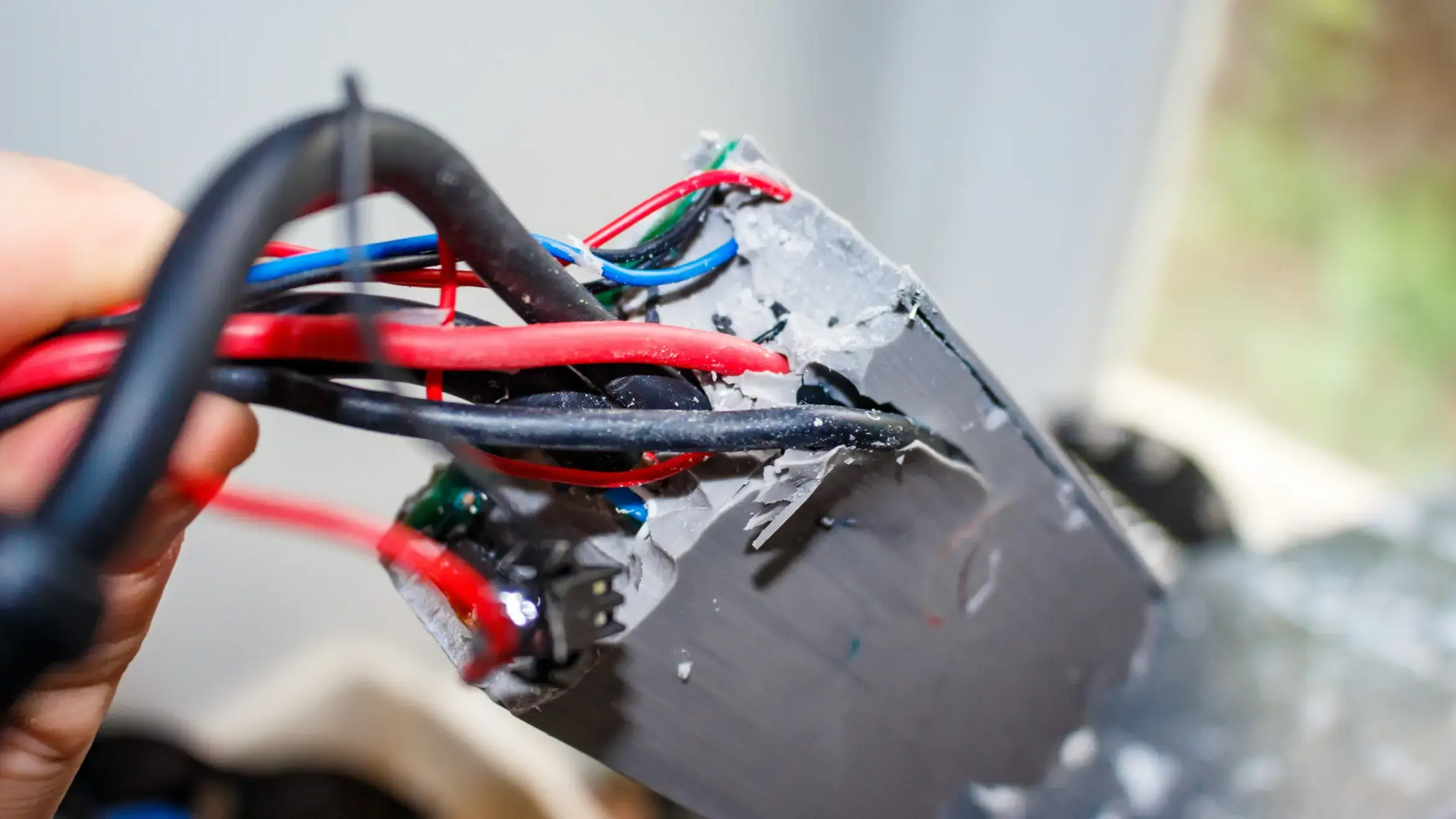

2. Zlokalizuj sterownik – zwykle jest zamknięty w metalowej lub plastikowej osłonie z wychodzącymi wiązkami przewodów.

3. Otwórz obudowę – odkręć delikatnie śruby i zrób zdjęcie, żeby wiedzieć, jak są poprowadzone przewody.

4. Odłącz przewody – sterownik jest połączony przewodami z baterią, silnikiem, wyświetlaczem, czujnikiem pedałowania, manetką i czujnikami hamulców. W większości przypadków są to wtyczki, które wystarczy delikatnie rozpiąć prostym ruchem.

Sterownik w rowerze elektrycznym jest narażony na działanie wielu niekorzystnych czynników. Najgroźniejsze są czynniki atmosferyczne i nieprawidłowe użytkowanie. Wśród najczęstszych przyczyn uszkodzenia sterownika należy wymienić:

• zalanie lub zbyt duża wilgotność – długotrwała wilgotność może doprowadzić do korozji elementów elektronicznych, zwarcia na płytce drukowanej, a także trwałego uszkodzenia ścieżek i podzespołów;

• przegrzanie sterownika – sterownik nagrzewa się szczególnie podczas długich i stromych podjazdów oraz jazdy z maksymalnym wspomaganiem;

• zwarcie instalacji elektrycznej – najczęściej spowodowane przez przetarte przewody, źle połączone złącza lub zanieczyszczenia;

• niewłaściwa ładowarka – podłączenie nieoryginalnej, niedopasowanej ładowarki;

• przeróbki instalacji – samodzielne próby zmiany napięcia czy przeróbki mogą zaszkodzić nie tylko baterii, ale również sterownikowi.

Nie każdej usterki da się uniknąć, jednak regularna profilaktyka wydłuża żywotność sterownika i całego napędu elektrycznego.

• Raz na rok powinieneś dokładnie obejrzeć wszystkie przewody i sprawdzić, czy nie są przetarte, popękane lub poluzowane.

• Unikaj jazdy w ulewie, a po powrocie dokładnie osusz rower i przetrzyj suchą szmatką okolice sterownika.

• Staraj się nie przeciążać silnika jazdą na najwyższym poziomie wspomagania, a przy intensywnych trasach rób krótkie przerwy.

• Raz na jakiś czas warto oddać rower do przeglądu w profesjonalnym serwisie, gdzie technik sprawdzi stan sterownika i okablowania.
